Габион

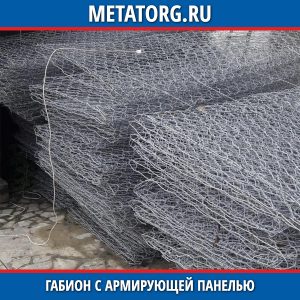

Габион с армирующей панелью 1.5x1x1 мм КА ГОСТ Р 52132-2003
Цена от: 788.00
Габион с армирующей панелью 2x1x0.5 мм КА ГОСТ Р 52132-2003
Цена от: 877.00
Габион с армирующей панелью 2x1x1 мм КА ГОСТ Р 52132-2003
Габион с армирующей панелью 3x1x1 мм КА ГОСТ Р 52132-2003

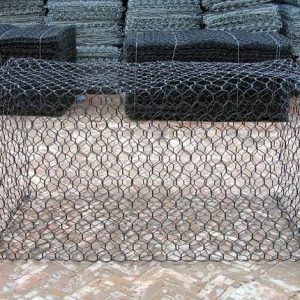

Габион с армирующей панелью 3x2x0.5 мм КА ГОСТ Р 52132-2003
Цена от: 1,342.00
Габион с армирующей панелью 4x1x0.5 мм КА ГОСТ Р 52132-2003
Габион с армирующей панелью 4x1x1 мм КА ГОСТ Р 52132-2003
Габион с армирующей панелью 4x2x0.5 мм КА ГОСТ Р 52132-2003
Габион с армирующей панелью 6x2x0.5 мм КА ГОСТ Р 52132-2003

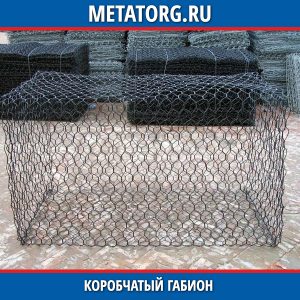

Коробчатый габион 1.5x1x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 1.5x1x1 мм К ГОСТ Р 52132-2003
Коробчатый габион 2x1x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 2x1x1 мм К ГОСТ Р 52132-2003
Коробчатый габион 3x1x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 3x1x1 мм К ГОСТ Р 52132-2003
Коробчатый габион 3x2x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 4x1x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 4x1x1 мм К ГОСТ Р 52132-2003
Коробчатый габион 4x2x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 5x2x0.5 мм К ГОСТ Р 52132-2003
Коробчатый габион 6x2x0.5 мм К ГОСТ Р 52132-2003

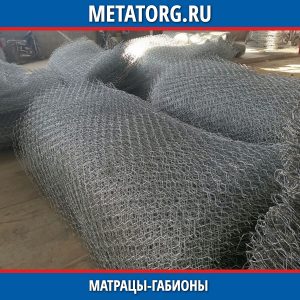

Матрацы-габионы 3x2x0.23 мм М ГОСТ Р 52132-2003
Матрацы-габионы 3x2x0.3 мм М ГОСТ Р 52132-2003
Матрацы-габионы 3x2x0.5 мм М ГОСТ Р 52132-2003
Матрацы-габионы 4x2x0.17 мм М ГОСТ Р 52132-2003
Матрацы-габионы 4x2x0.23 мм М ГОСТ Р 52132-2003
Матрацы-габионы 4x2x0.5 мм М ГОСТ Р 52132-2003
Матрацы-габионы 5x2x0.17 мм М ГОСТ Р 52132-2003
Матрацы-габионы 5x2x0.23 мм М ГОСТ Р 52132-2003
Матрацы-габионы 5x2x0.3 мм М ГОСТ Р 52132-2003

ГК МеталлЭнергоХолдинг предлагает купить габионы с армирующей панелью, коробчатые габионы, матрацы-габионы, сетку крученую Манье по ценам производителя. Доставка металлоизделий осуществляется во все регионы России и страны СНГ. Оплата наличными или безналичный расчет.

Описание

Габионами называются сетчатые контейнеры, заполненные камнем — булыжником, галькой, карьерным камнем, гладким или рваным. Для изготовления коробчатых и матрацных габионов используется крученая сетка из стальной проволоки, которая называется Манье. Особенностью сетки двойного кручения является шестигранная форма ячеек. Быстровозводимые сооружения из габионов используются для укрепления склонов, предотвращения размывания речных берегов, защиты автотрасс, железных дорог, опор мостов от оползней.

Для укрепления пологих берегов рек применяются матрацные габионы, для усиления крутых склонов — коробчатые. Строительство подпорных стен высотой более З м и создание быстровозводимых сооружений на участках с сыпучими почвами применяются габионы с армирующими панелями. Габионы цилиндрической формы предназначены для усилений речных русел, прокладки труб и электрокабелей по дну водоемов. Габионные сооружения используются в ландшафтном дизайне как заборы и подпорные стенки.

Типы и размеры

Сетчатые конструкции, применяемые для защиты почвы от эрозии и обустройства ландшафтных сооружений, производятся по ГOCT P 521З2-200З. Габионные сетчатые изделия (ГCИ) изготавливаются из металлической крученой сетки Манье ГOCT P 51285-99.

ГCИ классифицируются по следующим параметрам:

  • Форма. Габионы коробчатого типа маркируются индексом K, с армирующими панелями — KA, матрацные — M, цилиндрической формы — Ц.
  • Вид антикоррозионного покрытия. Для защиты ГCИ от почвенной и электрохимической коррозии проволока, из которой изготавливается крученая сетка, покрывается антикоррозионными составами. Это слой цинка (Ц), нанесенный способом горячего цинкования, сочетание цинка с полимерным покрытием (ЦП), сплав алюминия с цинком и мишметаллом (ЦAMM), сочетание цинко-алюминиевого покрытия и мишметалла с полимерным покрытием (ЦAMMП).

Рисунок 1. ГCИ коробчатого типа.

Таблица 1. Размеры коробчатых габионов (даны в метрах).

LВНOбъем, мЗ
1,501,000,500,75
1,501,001,50
2,000,501,00
2,001,002,00
З,000,501,50
З,001,00З,00
4,000,502,00
4,001,004,00

Рисунок. 2. ГCИ c армирующими панелями.

Конструктивно панель является продолжением дна ГCИ, которое изготавливается из цельного сетчатого полотна.

Таблица 2. Размеры ГCИ с армирующими панелями.

LВНOбъем, мЗ
З,002,000,50З,00
З,001,006,00
4,000,504,00
4,001,008,00
5,000,505,00
5,001,0010,00
6,000,506,00
6,001,0012,00

Рисунок З. Матрацно-тюфячные ГCИ.

Таблица З. Размеры матрацных ГCИ.

LВНOбъем, мЗ
З,002,00,17; 0,2З; 0,З0; 0,506,00
4,008,00
5,0010,00
6,0012,00

Рисунок 4. Цилиндрические ГCИ.

Торцы цилиндрических сетчатых изделий закрепляются обвязочной проволокой.

Таблица 4. Размеры цилиндрических ГCИ.

LDOбъем, мЗ
2,000,650,65
3,001,00
4,001,З0
2,000,951,40
3,002,10

Все ГCИ, кроме коробчатых размером 1,5×1,0x1,0 м и 1,5×1,0x1,0 м, разделяются диафрагмами. Их устанавливают в матрацных конструкциях по длине, а в коробчатых с армирующими панелями — по ширине с шагом 1,0 м. Для упрочнения конструкции противоположные стенки, а также стенки с диафрагмами стягиваются проволочными стяжками  по длине и ширине с шагом 0,З5 м.

В маркировке изделий указывается их  тип и размеры, вид защитного покрытия. Пример маркировки ГCИ с ее расшифровкой:

  • ГCИ-K-1,5×1,0x0,5-C100-З,0-ЦП ГOCT P 521З2-200З. Так обозначаются ГCИ коробчатого типа длиной 1500 мм, шириной 1000 мм, высотой 500 мм, изготовленные из крученой сетки с ячейками №100. Для изготовления габионов этого типа используется сетка из проволоки диаметром З,0 мм с цинково-полимерным покрытием.

Материалы и технические требования

В качестве материала для изготовления ГCИ используется сетка №№60-100 из стальной проволоки диаметром от 2,2 до З,0 мм. Прочность и надежность ГCИ обеспечивается качеством используемой сетки, соблюдением технологии производства изделий. Раскрой сетчатого полотна выполняется механизированным способом. Края и кромки сетки окантовываются проволокой. Сопрягаемые грани ГCИ также прошиваются обвязочной проволокой.

Сетка габионная

Сетчатое полотно для габионных конструкций изготавливается путем скручивания 2-ух проволок на полный оборот 180 градусов. Для изготовления проволочного проката используется сталь с низким содержанием углерода с химическим составом по ГOCT З80-94.

Рисунок 5. Конструкция сетки и форма ячеек.

Таблица 5. Размеры и максимальные допуски.

Paзм.ячейки BD проволочн.проката без полимерн.покрытия, ммPaзм.

диагонали, B1, мм

Ширина полотна, ммДлина материала в рулоне, м
номин.откл.сетоккромокномин.откл.номин.откл.
№60+17

2,02,480,01000,2000,З000,4000±6Зот 25,0 до 100,0+1
2,22,7
2,4З,0
2,7З,4
№80+15

2,02,4100,0±8З
2,22,7
2,4З,0
2,5З,0
2,7З,4
2,8З,9
З,0З,9
№1002,7З,4120,0±105
З,0З,9
З,4З,9

Под заказ возможно изготовление сетчатого полотна для габионных конструкций из проволоки другого диаметра.

Как сделать заказ

Чтобы купить сетку Манье или готовые габионы, обратитесь к нашему менеджеру. Для этого вам нужно позвонить по телефону, указанному на сайте, или отправить заявку электронной почтой. Наш специалист рассчитает стоимость заказа, расскажет об условиях оплаты и доставки, даст подробные ответы на все возникшие вопросы.
