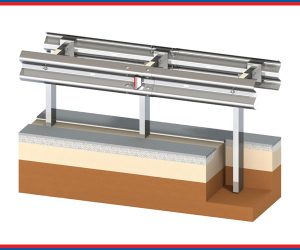

Барьерные ограждения 11ДД-300-ГОСТ 26804-2012
Барьерные ограждения 11ДД-300-ГОСТ 26804-2012
Барьерные ограждения 11ДД-350-ГОСТ 26804-2012
Барьерные ограждения 11ДД-350-ГОСТ 26804-2012
Барьерные ограждения 11ДД-400-ГОСТ 26804-2012
Барьерные ограждения 11ДД-400-ГОСТ 26804-2012
Барьерные ограждения 11ДД-450-ГОСТ 26804-2012
Барьерные ограждения 11ДД-450-ГОСТ 26804-2012
Барьерные ограждения 11ДД-ГОСТ 26804-86
Барьерные ограждения 11ДД-ГОСТ 26804-86
Барьерные ограждения 11ДО-130-ГОСТ 26804-2012
Барьерные ограждения 11ДО-130-ГОСТ 26804-2012
Барьерные ограждения 11ДО-190-ГОСТ 26804-2012
Барьерные ограждения 11ДО-190-ГОСТ 26804-2012
Барьерные ограждения 11ДО-250-ГОСТ 26804-2012
Барьерные ограждения 11ДО-250-ГОСТ 26804-2012
Барьерные ограждения 11ДО-300-ГОСТ 26804-2012
Барьерные ограждения 11ДО-300-ГОСТ 26804-2012
Барьерные ограждения 11ДО-450-ГОСТ 26804-2012
Барьерные ограждения 11ДО-450-ГОСТ 26804-2012
Барьерные ограждения 11ДО-ГОСТ 26804-86
Барьерные ограждения 11ДО-ГОСТ 26804-86
Барьерные ограждения 11МД-ГОСТ 26804-2012
Барьерные ограждения 11МД-ГОСТ 26804-2012

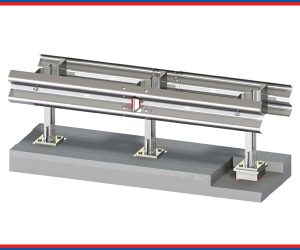

Барьерные ограждения 11МД-ГОСТ 26804-86
Барьерные ограждения 11МД-ГОСТ 26804-86
Барьерные ограждения 11МО-ГОСТ 26804-2012
Барьерные ограждения 11МО-ГОСТ 26804-2012

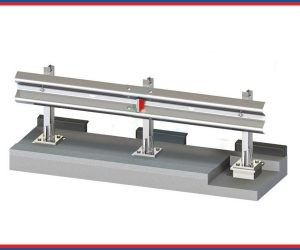

Барьерные ограждения 11МО-ГОСТ 26804-86
Барьерные ограждения 11МО-ГОСТ 26804-86

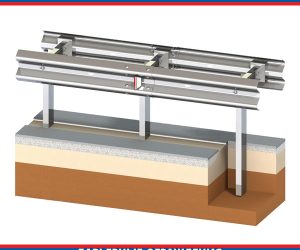

Барьерные ограждения ГРУППА 21ДД СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДД СТО 03910056-001-2018

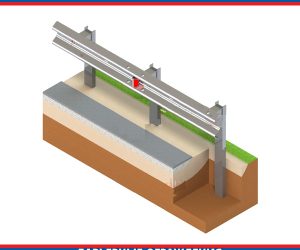

Барьерные ограждения ГРУППА 21ДО СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДО СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДО УБ СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДО УБ СТО 03910056-001-2018

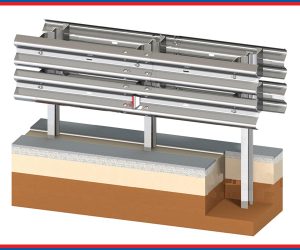

Барьерные ограждения СТ РК 1278-2004 ДД
Барьерные ограждения СТ РК 1278-2004 ДД

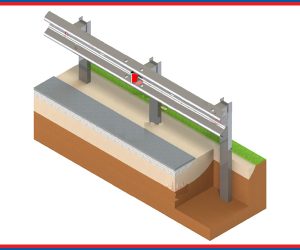

Барьерные ограждения СТ РК 1278-2004 ДО
Барьерные ограждения СТ РК 1278-2004 ДО

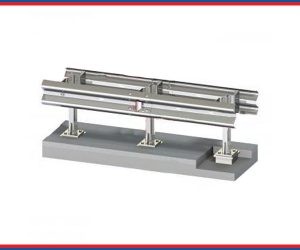

Барьерные ограждения СТ РК 1278-2004 МД
Барьерные ограждения СТ РК 1278-2004 МД
Барьерные ограждения СТ РК 1278-2004 МО
Барьерные ограждения СТ РК 1278-2004 МО

Компания МеталлЭнергоХолдинг реализует все виды дорожных ограждений с доставкой по России. Предлагаем купить барьерные ограждения, изготовленные в соответствии с ГОСТ и СНиП. Предоставляем сертификаты соответствия и всю сопутствующую документацию. Оплата наличными или безналичный расчет.

Описание

Барьерные ограждения предназначены для установки на обочинах и разделительных полосах автодорог и мостов. Целью монтажа заградительных сооружений является предотвращение съезда автомобиля с дорожного полотна, выезда машины на встречную полосу, ограничения выхода пешеходов на проезжую часть в неположенных местах, ограждения дорог от диких зверей и бродячих животных. Ограждения, проходящие по разделительной полосе, не дают фарам машин «слепить» водителей на встречной полосе.

Существует несколько видов ограждений, жестких и эластичных, из железобетона, металла, пластика. Металлические барьерные ограждения являются самыми эффективными в плане обеспечения безопасности автомобилистов и пешеходов, предотвращения возникновения аварийных ситуаций, снижения травматизма и несчастных случаев.

Виды конструкций

Металлические ограждения делятся на виды по типу конструкции, месту установки. Барьерные сооружения бывают дорожными и мостовыми. Дорожные бывают односторонними и двухсторонними. Барьеры для установки на мостах делятся на две подгруппы. Односторонние обозначаются индексом 11MO, двухсторонние — HMД.

Дорожные барьеры состоят из участков:

  • 11ДО-H и 11ДД-H — так обозначают элементы начала конструкции;
  • ПДО-S и ПДД-S — основные конструктивные элементы для ограничения дорожного полотна;
  • ПДД-SП — это обозначение переходного участка;
  • 11ДО-K — так маркируют детали для монтажа конечных участков.

Мостовые барьерные конструкции монтируются только из рабочих элементов — 11MО-S и ПДМ-S. Стойки исполнения 11MO-SЦ предназначены для монтажа торцевых и цокольных частей ограждения. Виды деталей для ограждений мостов:

  • СМЦ — цокольные стойки мостов;
  • CM — стойки для мостовых конструкций;
  • CД — стойки для установки на дорожном полотне;
  • CБ — балочные секции.

В состав конструкции барьерных ограждений также входят:

  • KЖ — консоли жесткой конструкции;
  • KP — распорные детали;
  • KA — амортизирующие детали;
  • CДД — укрепляющие детали;
  • C — соединительные скобы;
  • ЭK — концевые детали;
  • ЭС — светоотражатели.

Элементы для монтажа рабочих участков изготавливаются высотой 750 мм. Детали, предназначенные для формирования начальных участков, изготовлены с понижением высоты до уровня поверхности полотна дороги.

Размеры и масса

Основные параметры элементов ограждений — это марка детали, ширина, интервал между стойками, вес погонного метра детали. В таблицах 1 и 2 указаны характеристики деталей дорожных и мостовых ограждений

Таблица 1.

Марка деталиШирина, ммШаг стоек, мОриентировочный вес, кг/м
11ДO-40,364,020,5
11ДO-30,363,023,4
11ДO-20,362,026,3
11ДO-10,361,036,7
11ДД-40,754,040,1
11ДД-20,752,044,7
11MO-S0,41Х25,2
11МО-SЦ0,41Х24,1
11MД-S0,69Х41,2

Интервал между стойками Х определяется исходя из условий расположения закладных элементов. Для пролетных сооружений шаг стоек равен 2-3 м. Справочный вес в таблице указан для конструкций с шагом стоек 3 м.

Таблица 2.

Тип деталиШирина, ммШаг стоек, мОриентировочный вес, кг/м
11ДO-H0,362,0332,0
11ДO-K0,382,0332,0
11ДД-H0,762,0559,0
11ДД-4Пот 0,75 до 0,964,0163,0
11ДД-2Пот 0,75 до 0,962,0178,0

Таблица 3. Габариты секций балок.

Тип секции балкиРазмеры, мм
Длина, мВысота, мм
CБ-14,3283,0
CБ-26,3283,0
СБ-38,3283,0
СБ-49,3283,0
СБ-56,3283,0
CБ-66,32

Таблица 4. Размеры стоек.

Тип участка огражденияВид стойкиДлина стойки, м
11ДО-SCД-11,7
11ДО-HCД-2
11ДО-KCД-2
11ДД-SCД-3
11ДД-НCД-3
11ДД-SПCД-3
11MO-S; 11МД-SCM0,75
11MO-SЦCМЦ0,60

Таблица 5. Размер консолей.

Тип огражденияМарка консолиДлина консоли, мм
11ДOКЖ250,0
11ДДKP-1576,0
KP-2676,0
KP-З776,0
11MO; 11MДKA290,0

Таблица 6. Высота концевых деталей.

Тип участкаМарка деталиВысота, мм
11ДO-НЭK-260,0
11ДO-КЭK-183,0

Размеры деталей для монтажа диагональных связей:

  • интервал между центральными точками отверстий наконечников — 3,05 м;
  • площадь поперечного сечения элемента — 0,8 кв.см.

Тип и характеристики элемента ограждения указывают в маркировке. Пример расшифровки условных обозначений:

  • 11ДO-З ГОСТ 26804-86. Это маркировка дорожного ограждения одностороннего типа с интервалом между стойками 3 м.

Материалы

Тип ограждение и место его монтажа определяется исходя из нормативов СНиПа. Для изготовления деталей барьерных ограждений используют материалы в соответствии с требованиями ГОСТ 26804-2012, СТО 03910056-001-2018, СТ РК 1278-2004.

Заготовкой для секций балок и концевых деталей служит гнутый профиль шириной 31,2 см, с высотой полок 8,3 см, толщиной 4,0 мм, изготовленный по ТУ 14-2-341. В качестве исходного материала используется конструкционная углеродистая сталь ВСт3кп/пс.

Стойки СД1 и СД2 изготавливают из углеродистой стали фасонного сечения — горячекатаного швеллера номер 12 или C-образного гнутого профиля высотой 12 см, шириной полки 5,5 см, закруглением 1,8 см, толщиной 5,0 мм.

Дорожные стойки и консоли-распорки изготавливаются из швеллера номер 10. Для мостовых стоек используется горячекатаная двутавровая балка высотой 12 см, для фланцев стоек — толстолистовая углеродистая сталь.

Петли консолей-распорок производят из неравнополочных уголков размером 63x40x5 мм. Диагональные связи и наконечники формируются из прутков с круглым сечением.

Стыковка элементов конструкции производится болтовыми и ручной дуговой сваркой по ГОСТ 5264-80. Диаметр монтажных отверстий для крепления 11,0 мм. Для соединения основных элементов конструкции, включая балки, стойки, распорки, скобы, амортизирующие элементы рекомендуется использовать болты M16x45.58 и M10x1,25, гайки M16, прямоугольные шайбы (80x40x4) мм ГОСТ 7796-70, 5915, 5927.

Для защиты от атмосферных воздействий поверхности элементов конструкций оцинковывают, покрывают порошковой краской или другими составами с учетом климатического исполнения и условий эксплуатации. Плотность цинка на поверхности основных деталей конструкции составляет от 80 до 200 мкм, на крепежных элементах от 15 до 50 мкм.

Особенности поставки

Детали для монтажа дорожных и мостовых ограждений поставляются в комплекте. В зависимости от места установки него входят стойки мостовые или дорожные, цокольные детали, а также обязательные элементы конструкции. Это секции балок, консоли, скобы, начальные и концевые детали, светоотражатели.

Продукция проходит контроль качества на производстве, включая химический состав материалов, прямолинейность и соответствие линейных размеров деталей стандартным, проверка качества сварных швов, оценка плотности защитного покрытия.

Сделать заказ на ограждения барьерные можно по телефону, который указан на сайте. Отправить заявку можно на электронный адрес компании. В письме нужно указать ваш город, контакты для связи. Наши специалисты свяжутся с вами в ближайшее время, расскажут о скидках и выгодных предложениях, сориентируют по срокам доставки, дадут исчерпывающие ответы на все интересующие вопросы.
